电力载波通信终端

OPC300-4G-WNND



· 外形小巧

· 工业设计

· 高速率

· 灵敏度高

· 通信可靠





该设备是一款小型化、高速率的电力载波通信设备,其核心采用HPLC高速载波芯片,内部集成32位处理器,采用BPSK数字调节方式传输,内置耦合电路及PA功率放大器,具灵敏度高、通信可靠。可广泛应用于电力抄表、智能灯控、智能楼宇、能源监测、光伏等领域。

OPC300动力载波设备外形精致小巧,且具有高速率的 HPLC RS485 功能。该设备有着抗干扰能力强、通信距离远等优势,同时具有极强的保密性,在智能化HPLC通信领域具有里程碑意义。产品具有自动组网功能,基本网络拓扑类型为“一主多从”的树形网络拓扑结构每个网络中只需存在一个主节点,最多可同时存在 500 只从节点。该网络中任意两个节点均可进行即时通讯。此外,网络具有自动中继功能,最大支持 15 级中继。网络具有 CSMA/CA 信道争用机制,支持网络中多个节点同时通信而不会因信道冲突导致通信失败。本网络采用成熟稳定的路由寻址算法,并在通信过程中动态学习调整。确保节点间高效,稳定通信。



应用方案

产品优势

l 强大的安全引擎,为用户提供多种加密策略,确保数据安全、高效传输

l 较强的抗白噪、抗脉冲性能,支持噪声环境下的鲁棒通信模式

l 支持FEC和CRC功能,强大的去噪声和纠错能力

l 支持电力线全网升级,通过上位机对模组进行一键全网升级,方便更新和版本迭代

l 工业级设计,工作温度-40℃~85℃

l 串口波特率可配置,多种通信速率的匹配通信

l 可用性强,采用标准“AT指令”与用户系统进行交互,控制简单、便捷,无需移植SDK

l 兼容645-07及698通信协议寻址透传

l 通信方式多样化,支持单播、广播、轮播等多种数据传输方式。确保数据高效传输

l 支持TDMA和CSMA/CA,提供冲突避免机制,支持多并发通信

l 灵活的组网能力,集成快速的组网算法,支持动态路由、多路径寻址,保证可靠实时通信

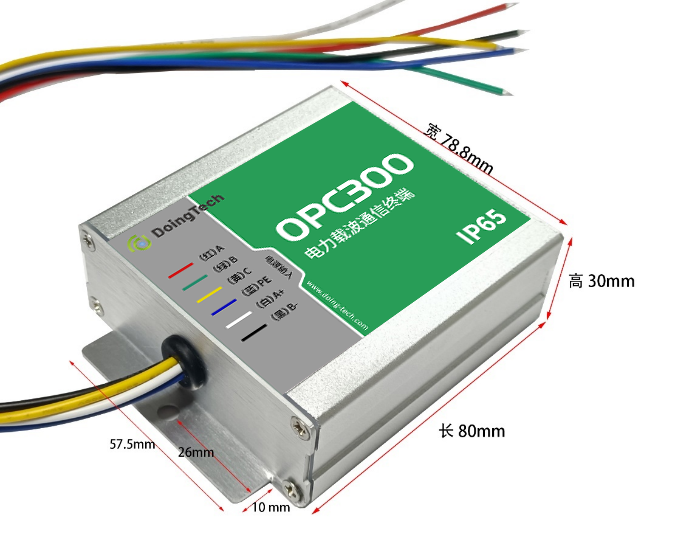

产品尺寸
