OM302工业DTU对接亚控kingscada，实现水泵站一体化智慧改革

　　大家好，我是东用科技的东东。今天想跟大家分享的是怎样利用OM302工业DTU对接亚控kingscada来实现水泵站的无线组网与智能化、自动化运营方式转变，从而节省人力物力，提高各项生产力。

　　对于从事工业自动化、自控的各位工程师大大来说，组态软件肯定不是个陌生的概念。

　　组态软件又称组态监控软件系统软件，译自英文SCADA，即SupervisoryControlandDataAcquisition（数据采集与监视控制）。它是指一些数据采集与过程控制的专用软件。它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。

　　说起组态，相信各位从事自动化、自控的专家肯定要比东东这个通讯汪要更专业。在此东东就不赘述了。

　　我们生存的城市中，实际在各个隐秘角落，分布了各种大小、各种形态、各种功能的各种供水水泵站，有的位于地下室，有的位于路边，有的位于厂区里，以解决给排水的各种问题。

　　这些水泵站，往往由PLC控制，而PLC采集的各种控制数据、监测数据，需要汇集远传到调度室的监控中心服务器或电脑上。其中，满足水泵站中苛刻环境下的数据传输功能的设备，如串口通讯设备DTU，如OM302，如图；

　　而数据中心，图形化可视的组态软件，能直观的呈现数据。

　　下面我们进入正题，给大家详细介绍一下OM302工业DTU对接亚控kingscada的详细配置方法：

　　▌ 环境说明

　　厂家：北京东用科技

　　设备型号：OM302

　　文件版本：V1.0

　　硬件：东用科技DTU—OM302；

　　软件：云服务器+kingscada;

　　工具：最新OM300系列DTU配置工具软件+ModbusSlave模拟软件；

　　拓扑：DTU连接服务器的公网地址，在服务器上位机使用组态软件读取DTU串口数据。

　　▌ DTU设置

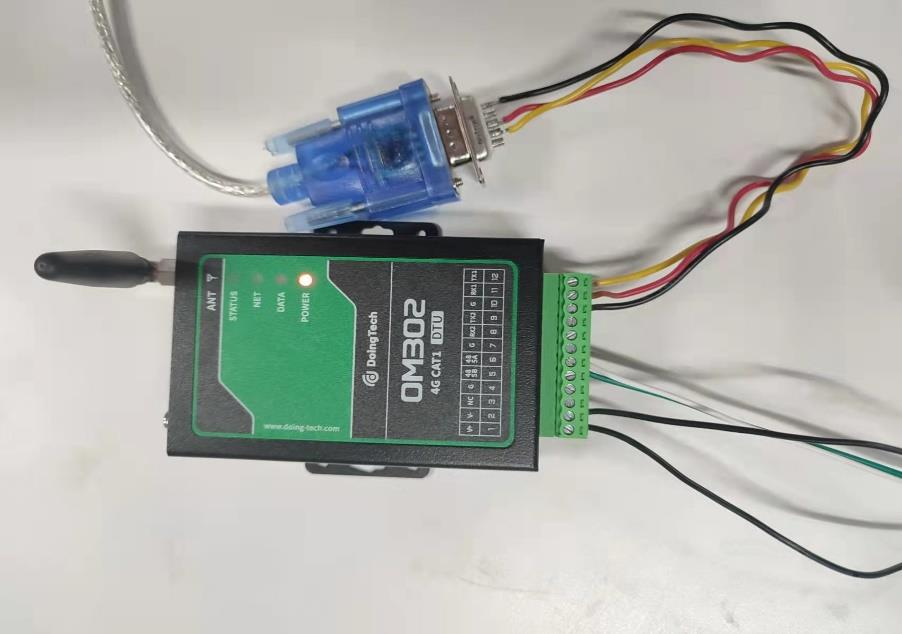

　　♦首先给DTU设备插上SIM卡，拧上4G天线，PC使用串口线与DTU串口（RS232和RS485任意接口）相连，给设备加电。

　　（DTU连线截图）

　　♦打开DTU配置工具，选择对应的COM口，连接成功后即可对DTU进行配置。配置工具参数都是需要和服务器kingscada组态软件设置对应。DTU设备号：一般填写手机卡号码（或任意11位数字）

　　企业网关连接方式：选择DCTCP，

　　企业网关通信串口：为实际传输数据的串口（连接终端的串口）

　　网关IP：填写服务器端固定公网IP地址，也可以为域名形式。

　　网关端口：与上位机组态软件设置的端口保持一致

　　（DTU配置参数设置）

　　（串口波特率设置）

　　▌ kingcada中的设置

　　Kingscada软件连接DTU需要先安装dtu的驱动文件。OM302驱动为东用科技合作商北京亚控公司专门针对Kingscada软件开发的驱动文件，目前已经应用于各种行业。

　　3.1安装kingscada东用科技DTU驱动

　　首先需要和东用科技技术支持申请66.1.1.11东用科技kingscada驱动包

　　Step1：解压缩“66.1.1.11东用科技kingscada驱动”

　　Step2：将“66.1.1.11东用科技kingscada驱动拷到C盘Windows下的文件”目录下的所有文件拷贝至“C:Windows”目录下

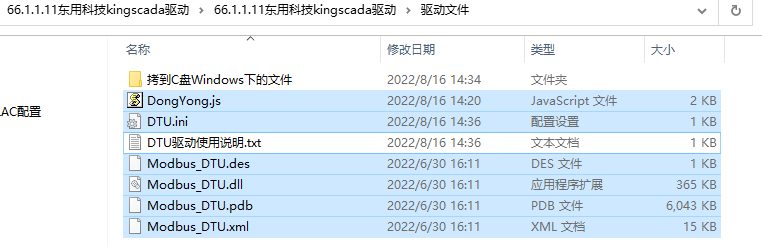

　　（驱动文件拷贝界面）

　　（驱动拷贝到c盘Windows目录界面）

　　Setp3：将“66.1.1.11东用科技kingscada驱动驱动文件”目录下的所有文件拷贝至kingscada以下安装目录，“C:ProgramFiles(x86)KingIOServer3.7SP2BINDriver”

　　（要拷贝的文件界面）

　　（拷贝到kingscada安装目录的driver下界面）

　　Setp4：上位机电脑开始菜单找到kingscada驱动安装工具。右键管理员身份打开，通过安装目录或开始菜单搜索驱动安装工具，使用管理员身份运行。

　　（打开驱动安装工具界面）

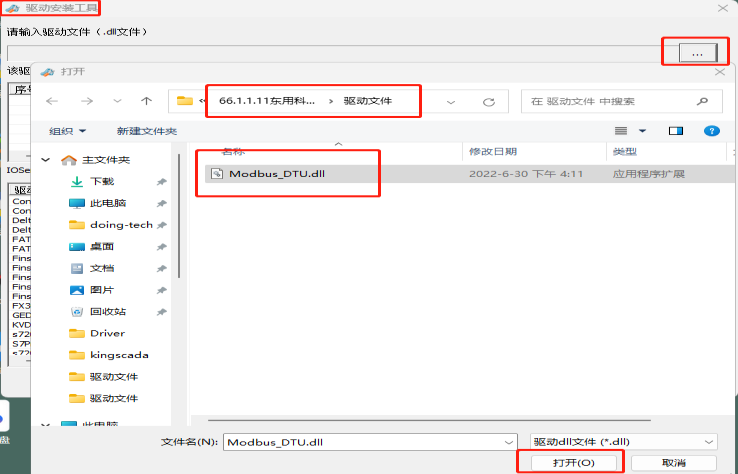

　　Setp5：点击浏览找到名字为“Modbus_DTU.dll”的驱动文件，选择后点击安装。

　　（驱动文件安装界面1）

　　（驱动文件安装界面2）

　　Step6：安装后会提示安装成功，并在列表里会显示安装的驱动文件。

　　（驱动安装成功界面）

　　3.2双击打开KingIOServer工程设计器

　　Step1：新建工程，自定义工程名称并确定。

　　（新建工程界面）

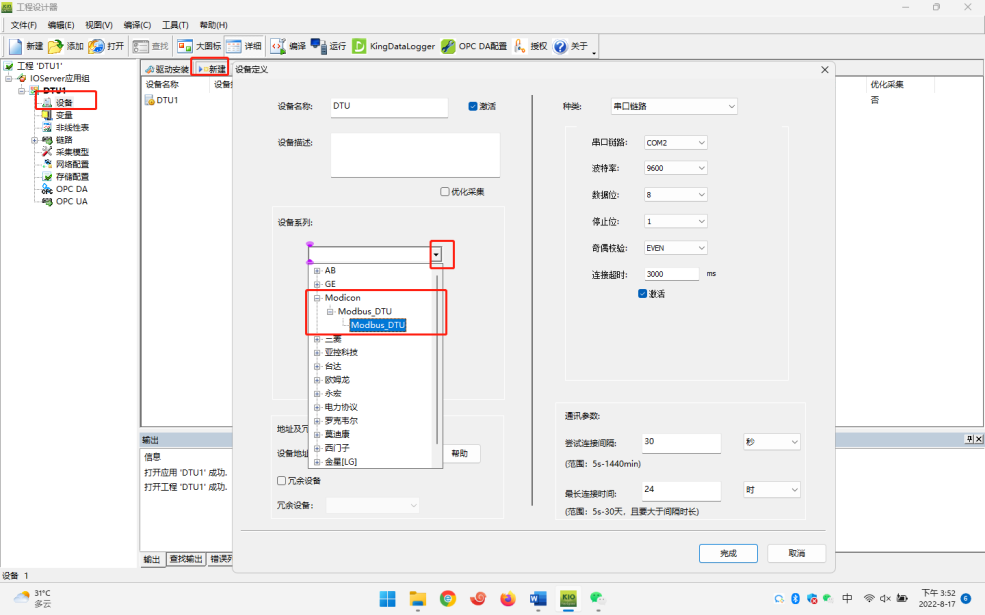

　　Step2：新建设备，填写设备名称，设备系列选择“Modicon→Modbus_DTU→Modbus_DTU“。

　　（新建设备配置界面）

　　填写设备地址：标识号（对应上述DTU配置的设备号，11位数字）厂家号26（26为东用科技DTU驱动）端口号和设备地址与DTU配置保持一致即可。如：135466823622650071000

　　（配置DTU连接参数）

　　备注：

　　♦厂家号26对应东用科技DTUDCTCP协议。

　　♦标识号一般选择手机卡号码或任意11位数字

　　♦设备默认为1.如终端设备modbus从站地址为其他地址，改为对应地址即可。

　　其他所有参数默认，不需要配置

　　Step3：新建变量，定义变量名后，选择关联设备，定义寄存器、采集数据类型及其他参数。

　

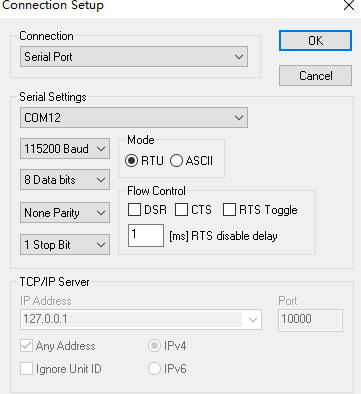

　　Step4：读取DTU串口连接的ModbusSlave模拟软件数据（也可以为用户实际接的终端设备）。打开ModbusSlave软件，选择与DTU连接的串口对应的COM号。配置波特率与DTU设置保持一致。

　　（ModbusSlave串口设置）

　　Step5：ModbusSlave软件点击菜单栏setup，选择从站ID为1，寄存器值为保持寄存器，设置完点击确定。

　　（选择读取的寄存器地址）

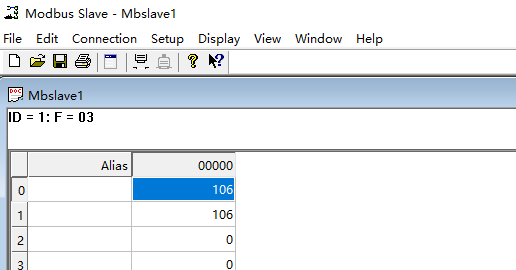

　　Step6：双击ModbusSlave寄存。设置寄存器值为106.

　　（设置保持寄存器数值）

　　3.3运行并启动kingscada软件，开始数据采集

　　Step1：点击工程设计器中导航栏的编译，编译后，点击运行按钮，进入到数据监控界面

　　（编译运行工程文件）

　　Step2：点击右上角的的运行按钮。开始数据采集。产看信息窗口打印绿色字体通信。

　　说明DTU与组态软件连接正常。并且可以成功读取下端串口数据。成功后查看上位机软件设置的变量值与ModbusSlave软件设置的数值保持一致。

　　备注：OM302DTU与kingscada连接成功后，观察DTU设备上Status灯和NET灯会同时1秒钟闪烁。

　　好了，今天就介绍到这里。如果各位有这种需求，欢迎与我们探讨。也可移步官网获取更多支持。
